1.產品簡介

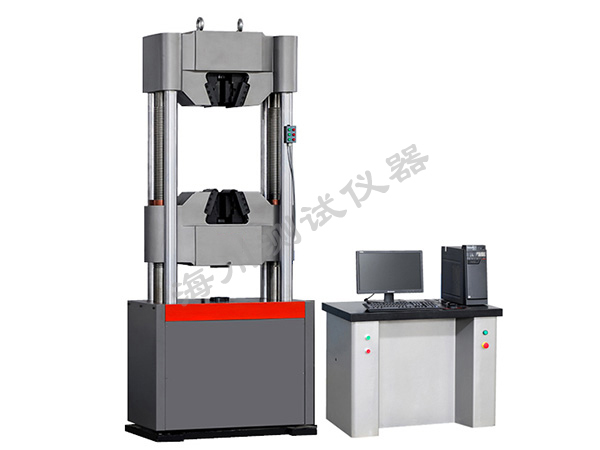

WAW-D系列微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分 室溫試驗方法》的要求。
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，從而實現拉伸、壓縮空間的調整。
2.主要技術規格及參數
產品型號 | WAW-300D | WAW-600D | WAW-1000D | WAW-2000D |
最大試驗力（kN）） | 300 | 600 | 1000 | 2000 |
主機結構 | 兩立柱兩絲杠，鏈條傳動，油缸活塞間隙密封 | 四立柱兩絲杠，鏈條傳動，油缸活塞間隙密封 | ||
試驗機級別 | 0.5級（1級） | |||
試驗力測量范圍 | 2%～100%F·S，全程不分檔 | |||
試驗力示值相對誤差 | ±0.5%（±1%） | |||
試驗力分辨力 | 500000碼 | |||
變形測量范圍 | 1%～100%F·S | |||
變形示值相對誤差 | ±0.5%（±1%） | |||
變形測量分辨力 | 500000碼 | |||
位移示值相對誤差 | ±0.5%（±1%） | |||
位移測量分辨力 | 0.001mm | |||
應力速率控制調整范圍 | 1MPa/s～60MPa/s | |||
應力速率控制相對誤差 | ±1%(±2%) | |||
位移速率控制調整范圍 | 0.1～80mm/min | |||
位移速率控制相對誤差 | ±0.5%（±1%） | |||
應變速率控制調整范圍 | 0.00025/s～0.0025/s | |||
應變速率控制相對誤差 | ±1%(±2%) | |||
力、變形、位移保持控制范圍 | 1%～100%F·S | |||
力、變形、位移保持相對誤差 | 設定值＜10%F·S時：±1% ，設定值≥10%F·S時：±0.5% | |||
下橫梁升降速度（mm/min） | 450 | 350 | 350 | |
活塞行程 | 200 | 250 | ||
活塞空載最大速度（mm/min） | 80 | |||
拉伸試樣最大長度 | 650 | 650 | 600 | |
壓縮面最大間距 | 550 | 550 | 550 | |
上、下壓板尺寸 | Φ160 | Φ160 | Φ204 | Φ220 |
立柱間有效寬度 | 520 | 520 | 565 | 705 |
圓試樣夾持直徑 | Φ10～Φ32 | Φ13～Φ40 | Φ12～Φ60 | Φ10～Φ20（選配）、Φ20～Φ40 Φ40～Φ70 |
扁試樣夾持厚度 | 0～15 | 0～30 | 0～40 | 0～40 |
主機外形尺寸(含活塞行程)(mm) | 840*620*2210 | 860*750*2315 | 950*900*2510 | 1170×740×2800 |
控制柜外形尺寸 | 一體化控制柜1100*700*930 | |||
功率（kW） | 2.8 | 3.5 | ||
主機重量 | 2100 | 3000 | 4300 | 6000 |
油源重量 | 600 | 600 | 600 | 600 |
