1.產品簡介

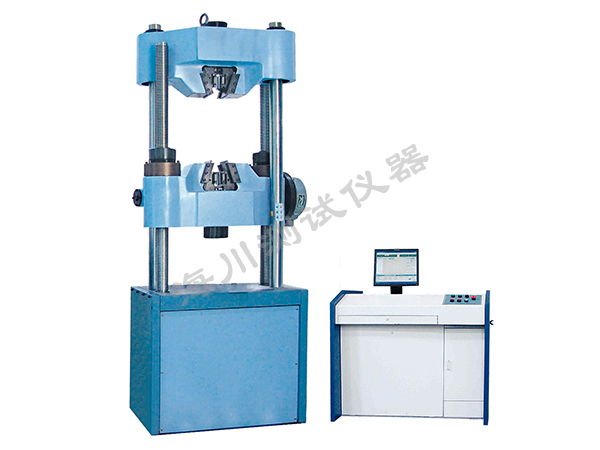

WAW-C系列微機控制電液伺服萬能試驗機主要用于各種金屬材料和非金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗，可廣泛應用于建筑、建材、冶金、交通、能源、科研單位、大專院校、質量檢測中心和商品檢測等部門。
主機采用油缸下置式結構，拉伸空間位于主機上方，壓縮彎曲空間位于主機下方橫梁和工作臺之間，通過下橫梁的移動調整空間。采用盤式電機雙金屬螺母蝸輪和蝸桿帶動下橫梁升降控制系統采用自主研發的高精度控制器，傳感器測力，光電編碼器測量位移，引伸計測變形，能夠實現力、位移、變形的三閉環控制要求，即能夠進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換?？刂凭饶軌驖M足國家標準GB/T 228. 1-2010《金屬材料拉伸試驗第1部分室溫試驗方法》的要求。
測控軟件可以實現微機屏幕實時顯示試驗力、變形、位移;能夠顯示應力-應變、試.驗力一變形、試驗力一位移、試驗力一時間、應力一位移、應變-時間、應力-時間、位移-時間等多種曲線;能夠按照國家標準GB/T 228. 1-2010《金屬材料拉伸試驗第1部分室溫試驗方法》的要求自動計算各種數值并進行存儲、生成測試報告及打印試驗報告等，可滿足客戶對試驗報表的各種要求，實現客戶自行編輯試驗報告祥式。
2.主要技術指標
產品型號 | WAW-300C | WAW-600C | WAW-1000C | WAW-2000C |
最大試驗力（kN）） | 300 | 600 | 1000 | 2000 |
主機結構 | 兩立柱兩絲杠，蝸輪蝸桿傳動，油缸活塞間隙密封 | 四立柱兩絲杠，蝸輪蝸桿傳動，油缸活塞間隙密封 | ||
試驗機級別 | 0.5級（1級） | |||
試驗力測量范圍 | 2%～100%F·S，全程不分檔 | |||
試驗力示值相對誤差 | ±0.5%（±1%） | |||
試驗力分辨力 | 500000碼 | |||
變形測量范圍 | 1%～100%F·S | |||
變形示值相對誤差 | ±0.5%（±1%） | |||
變形測量分辨力 | 500000碼 | |||
位移示值相對誤差 | ±0.5%（±1%） | |||
位移測量分辨力 | 0.001mm | |||
應力速率控制調整范圍 | 1MPa/s～60MPa/s | |||
應力速率控制相對誤差 | ±1% | |||
位移速率控制調整范圍 | 0.1～80mm/min | |||
位移速率控制相對誤差 | ±0.5%（±1%） | |||
應變速率控制調整范圍 | 0.00025/s～0.0025/s | |||
應變速率控制相對誤差 | ±1% | |||
力、變形、位移保持控制范圍 | 0.3%～100%F·S | |||
力、變形、位移保持相對誤差 | 設定值＜10%F·S時：±1% ，設定值≥10%F·S時：±0.5% | |||
下橫梁升降速度（mm/min） | 450 | 350 | 350 | 350 |
活塞行程 | 250 | |||
活塞空載最大速（mm/min） | 80 | |||
拉伸試樣最大長度 | 600 | 600 | 600 | 1000 |
壓縮面最大間距 | 550 | 550 | 550 | 900 |
上、下壓板尺寸 | Φ125 | Φ125 | Φ160 | Φ220 |
兩立柱間有效寬度 | 530 | 650 | 650 | 凈間距700 |
圓試樣夾持直徑 | Φ10～Φ32 | Φ13～Φ40 | Φ12～Φ60 | Φ15～Φ70 |
扁試樣夾持厚度 | 0～15 | 0～30 | 0～55 | 0～70 |
主機外形尺寸（含活塞行程）（mm） | 1000*600*2330 | 1180*750*2633 | 1200*780*2650 | 1300*1090*3900 |
控制柜外形尺寸 | 一體化控制柜1100*700*930 | |||
功率（kW） | 2.8 | 3.35 | 5.25 | 7.00 |
主機重量 | 2300 | 3200 | 4500 | 8000 |
油源重量 | 600 | 600 | 600 | 600 |
