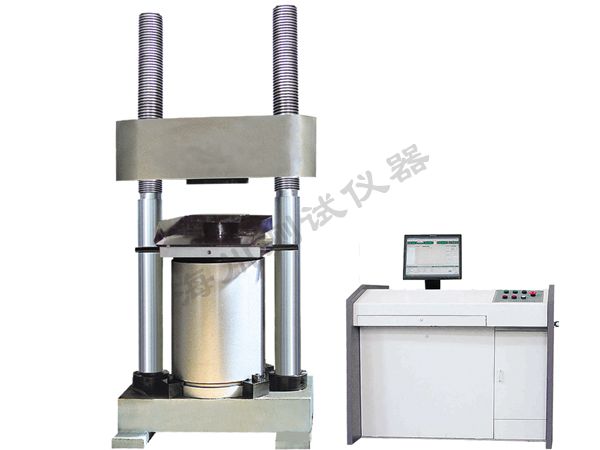

1、產品簡介
YAW-2000D微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、混凝土構件、金屬構件等的抗壓強度試驗。
2、試驗機結構簡介
試驗機由主機、伺服油源、控制柜和控制用PC機系統組成。
主機為雙絲杠框架結構，橫梁通過安裝在其上的絲母與絲杠聯結。絲杠下端通過卡環、螺母與底座牢固聯結。安裝在橫梁上的電機，通過鏈輪鏈條帶動絲母旋轉，使橫梁上下移動。上壓盤通過螺釘聯接在橫梁上；壓塊將油缸固定在底座中央，活塞與工作臺通過螺釘聯結在一起，下壓盤、球面座通過定位銷固定在工作臺上。當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。
3、主要性能技術指標
3.1 最大試驗力：2000kN；
3.2 試驗力測量范圍：最大試驗力的2％-100％（40 kN -2000 kN）；
3.3 試驗力示值相對誤差：≤±1%；
3.4 活塞行程：150mm；
3.5 活塞空載最大移動速度：35mm/min；
3.6 壓縮空間：500mm；
3.7 壓盤尺寸：250 mm ×250 mm
3.8 立柱凈間距：540 mm
3.9 一體化油源控制柜外形尺寸（長×寬×高）：1100mm×700 mm×930mm；
3.10主機外形尺寸（長×寬×高）：1050 mm×650 mm×1980mm；
