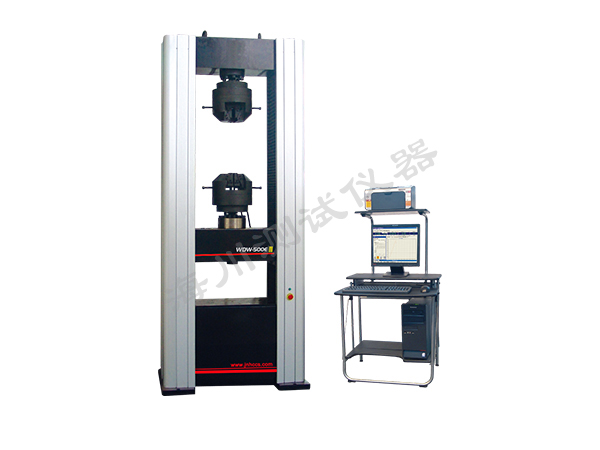

1、產品簡介
微機控制電子式萬能試驗機軟件主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等試驗。適用于鋼鐵冶金、建工建材、航空航天、質量監督、教學科研單位等領域。試驗數據處理符合GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分：室溫試驗方法》。測量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能參數。
可根據客戶需求增加其它相應標準，以滿足GB、ISO、ASTM、DIN等標準，還可根據客戶需求擴展配置及選擇、定制相應附具、軟件。
2、主要技術指標
產品型號 | WDW-500E/600E |
特點 | 采用日本松下公司伺服系統與伺服電機，全數字化測量控制系統 |
精密滾珠絲杠精度 | 16μm/300mm E級 所有精密滾珠絲杠副為磨制加工而成 |
主機剛度（kN/mm） | 1000 |
最大試驗力（kN） | 500/600 |
試驗力測量范圍 | 0.4% ~ 100%FN |
試驗力準確度 | 優于示值的±1%（精密度為±0.5%） |
試驗力分辨力 | 最大試驗力的1/300000 |
變形測量范圍 | 2%～100% Le |
變形測量準確度 | 在引伸計滿量程的2%~100%范圍內優于示值的±1%（精密級為±0.5%） |
大變形測量范圍 | 10mm～800mm，大變形測量準確度±190 |
位移分辨力 | 0.001mm |
力控速率調節范圍 | 0.005～5% FN/s |
力控速率調節精度 | 速率＜0.05% FN/s時，為±2%設定值以內； 速率≥0.05FN/s時，為±0.5%～±1%設定值以內 |
變形速率調節范圍 | 0.5%～5% FN |
變形速率控制精度 | 速率＜0.05% FN/s時，為±2%設定值以內； 速率≥0.05FN/s時，為±0.5%～±1%設定值以內 |
位移速率調節范圍 | 0.005-250 mm/min |
位移速率控制精度 | 速率＜0.01mm/min時設定值的±1%； 速率≥0.01mm/min時，設定值的±0.5%以內 |
恒力、恒變形、恒位移控制范圍 | 0.5%～100% FN |
恒力、恒變形、恒位移控制精度 | 設定值≥10% FN時，設定值的±0.5%以內； 設定值＜10% FN時，設定值的±1%以內 |
拉伸行程 | 600 |
試驗空間寬度 | 650 |
主機外形尺寸 | 1150*770*2817 |
夾具形式 | 標配楔形拉伸附具、壓縮附具、彎曲附具、楔形、平板及用戶提出其他夾具輔具 |
質量 | 2800 |
電機功率（kW） | 5 |
整機形式 | 落地式 |
